在淀粉廠的廢水處理工藝中，壓濾機需與一系列輔助設備配合，才能實現高效、穩定的固液分離，同時保障整個處理流程的連續性和自動化。這些輔助設備主要圍繞 “預處理 - 進料 - 壓濾 - 卸餅 - 后續處理” 等環節配置，具體如下：

　　一、預處理設備：保障壓濾機進料穩定

　　壓濾機對進料的濃度、顆粒大小有一定要求(通常需懸浮物濃度 1%-5%，無大塊雜質)，因此需先通過預處理設備優化廢水性質：

　　格柵 / 濾網

　　作用：攔截廢水中的大塊雜質(如薯類皮、玉米秸稈碎片等)，避免堵塞壓濾機的進料管道或?yàn)V布。

　　類型：常用回轉式格柵(自動清渣)或振動濾網(網孔直徑 1-5mm)，根據廢水中雜質尺寸選擇。

　　沉淀池 / 濃縮池

　　作用：通過重力沉淀提高廢水懸浮物濃度(如將低濃度廢水從 1% 濃縮至 3%-5%)，減少壓濾機處理量，降低能耗。

　　搭配：可投加絮凝劑(如聚丙烯酰胺 PAM)加速沉淀，提升濃縮效率，濃縮后的底流(濃漿)進入壓濾機，上清液進入后續生化處理。

　　攪拌罐 / 儲漿罐

　　作用：儲存預處理后的濃漿，通過攪拌防止淀粉顆粒、纖維沉淀分層，保證進入壓濾機的料液濃度均勻，避免濾室進料不均導致的過濾效果差異。

　　二、進料與動力設備：推動料液進入壓濾機

　　壓濾機本身無進料動力，需通過以下設備將料液壓入濾室：

　　進料泵

　　類型：常用螺桿泵或柱塞泵(淀粉廢水含纖維，螺桿泵不易堵塞;高壓場景選柱塞泵，壓力可達 1.5-2.0MPa)。

　　作用：提供穩定的進料壓力和流量，確保料液均勻充滿濾室，形成致密濾餅。

　　管道與閥門系統

　　包括進料管、回流管、濾液排出管等，需選用耐磨材質(如鑄鐵或不銹鋼)，避免淀粉顆粒磨損管道。

　　配備壓力表(監控進料壓力)、止回閥(防止料液回流)和氣動 / 電動閥門(配合自動化控制)。

　　三、壓濾輔助設備：提升過濾效率與自動化

　　液壓系統

　　核心組件：液壓泵、油缸、壓力表，用于驅動壓濾機的壓緊板，將濾板壓緊形成密封濾室(壓力通常 0.8-2.0MPa)，是壓濾機正常工作的動力來源。

　　作用：保證濾室密封，防止漏液;壓濾結束后，驅動壓緊板松開，便于卸餅。

　　清洗設備

　　濾布清洗機：壓濾機工作一段時間后，濾布會被淀粉顆粒、纖維堵塞，需用高壓清洗機(壓力 5-10MPa)沖洗濾布表面，恢復過濾性能(可手動操作或自動集成在設備上)。

　　濾板清洗裝置：針對濾板表面殘留的濾餅，用噴淋管或毛刷清理，避免影響下次密封。

　　壓榨系統(針對隔膜壓濾機)

　　若使用隔膜壓濾機(需深度脫水時)，需配備空氣壓縮機或高壓水泵，向隔膜腔內注入壓縮空氣或高壓水，使隔膜膨脹擠壓濾餅，進一步降低含水率(可從 60%-70% 降至 50% 以下)。

　　四、卸餅與固廢處理設備：實現濾餅自動化處置

　　自動卸餅裝置

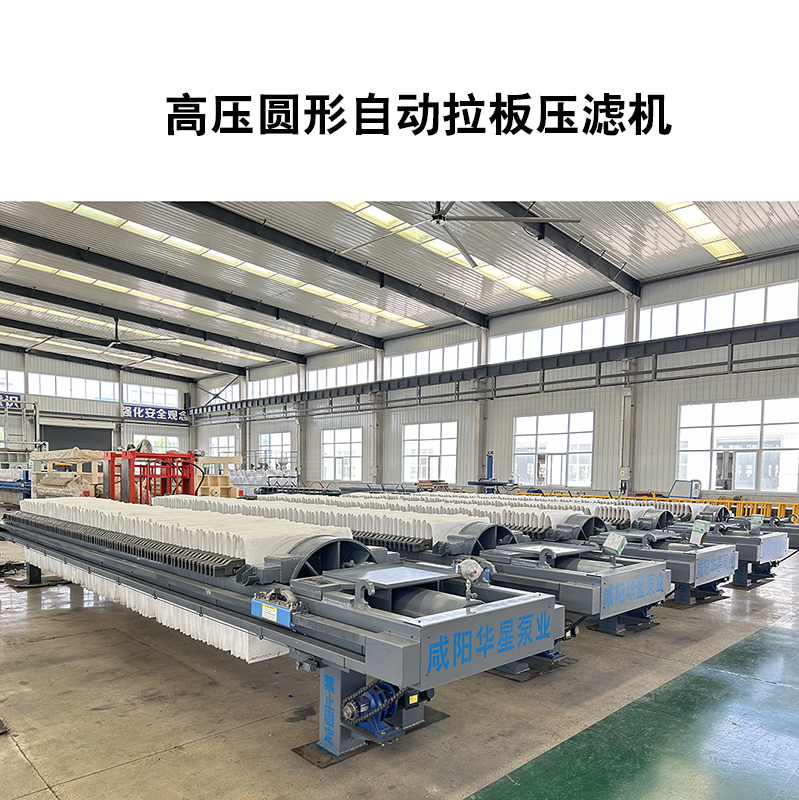

　　小型壓濾機可手動卸餅，中大型設備需配備自動拉板機(鏈條式或液壓式)，通過機械臂依次拉開濾板，使濾餅依靠重力或震動脫落，減少人工操作。

　　部分設備搭配刮板或傳送帶，將脫落的濾餅(淀粉渣、纖維等)輸送至后續處理環節。

　　濾餅輸送與干燥設備

　　輸送機：螺旋輸送機或皮帶輸送機，將濾餅運至干燥機或儲存?zhèn)}。

　　干燥機(可選)：若濾餅需資源化利用(如制作飼料)，可通過熱風干燥機或流化床干燥機將含水率降至 15% 以下，便于儲存和運輸。

　　五、控制系統：實現智能化運行

　　PLC 控制柜：集成進料泵、液壓系統、閥門、卸餅裝置的控制邏輯，可設定壓力、時間等參數(如進料壓力 1.2MPa、保壓 30 分鐘)，實現自動進料、壓緊、過濾、卸餅的全流程操作。

　　傳感器與儀表：包括液位傳感器(監控儲漿罐液位)、壓力傳感器(監控進料和液壓系統壓力)、流量計(控制進料量)，實時反饋數據并觸發報警(如壓力異常、濾布堵塞時)。

　　總結

　　淀粉廠壓濾機的輔助設備需形成 “預處理 - 進料 - 壓濾 - 卸餅 - 處置” 的完整鏈條，核心目標是：①保證進料穩定，避免設備堵塞;②提升過濾效率和濾餅干度;③減少人工干預，適應工業化連續生產;④實現濾餅和濾液的資源化回收(如濾餅做飼料、濾液回用于清洗)。不同規模的淀粉廠可根據處理量(如日處理廢水 50 噸 vs 500 噸)和自動化需求，靈活配置輔助設備(小型廠可簡化預處理和自動卸餅裝置，大型廠需全流程自動化)。
